¡Hola a tod@s!

Hoy os quiero hablar de QGIS y de los Sistemas de Información Geográfica (SIG), ya que van de la mano.

Recuerdo la primera vez que utilicé un software SIG: fue con ArcGIS, en la asignatura de Sistemas de Información Geográfica durante la carrera. Sinceramente, me pareció un poco tostón. Eso fue hace ya 20 años, y a mí solo me gustaba la topografía. Estaba acostumbrada a trabajar con MDT de Aplitop, y ArcGIS no me resultaba nada intuitivo.

Sin embargo, con el tiempo descubrí QGIS, y hoy en día se ha convertido en una herramienta que me encanta y que me facilita muchísimo el trabajo.

Lo he aprendido de forma autodidacta, y me apasiona seguir investigando todo lo que se puede hacer con este software.

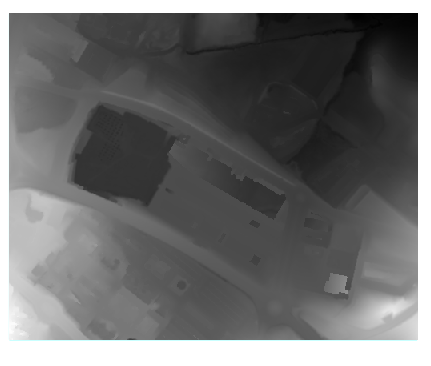

Una de las utilidades más prácticas es cuando no contamos con un levantamiento topográfico: QGIS nos permite hacer un primer estudio del terreno donde se va a implantar una obra, y va genial.

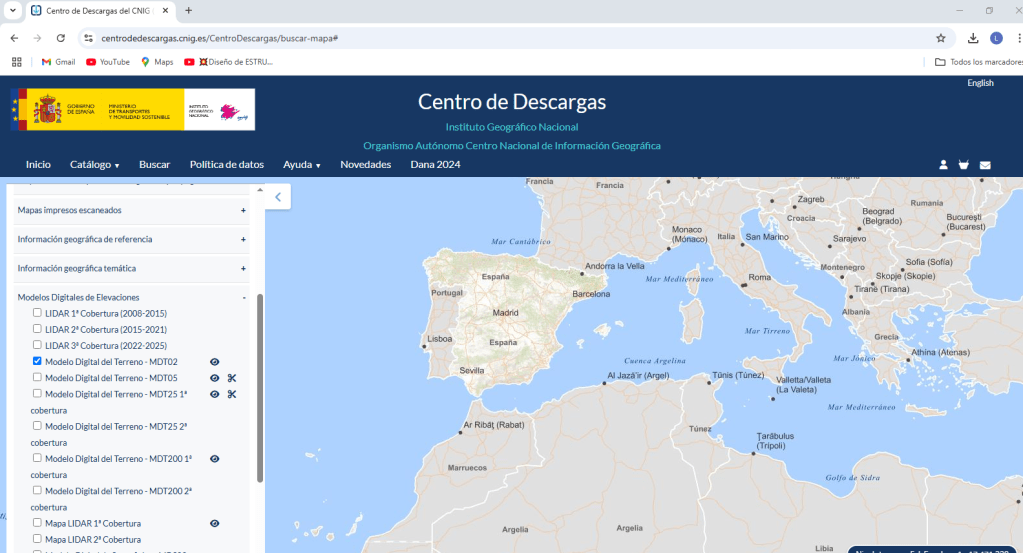

En el caso de España, puedes descargar un Modelo Digital del Terreno (MDE) desde la página del Centro de Descargas del IGN.
Solo tienes que seleccionar la zona de tu proyecto, descargar los datos de forma gratuita y trabajar con ellos en QGIS para, por ejemplo, generar unas curvas de nivel.

Eso sí, no te olvides de la proyección cartográfica, que es fundamental. En este ejemplo, se ha utilizado la ETRS89-HU30.

Además, en QGIS siempre recomiendo tener bien instalados, como mínimo, los siguientes complementos:

LASTools

GDAL

GRASS

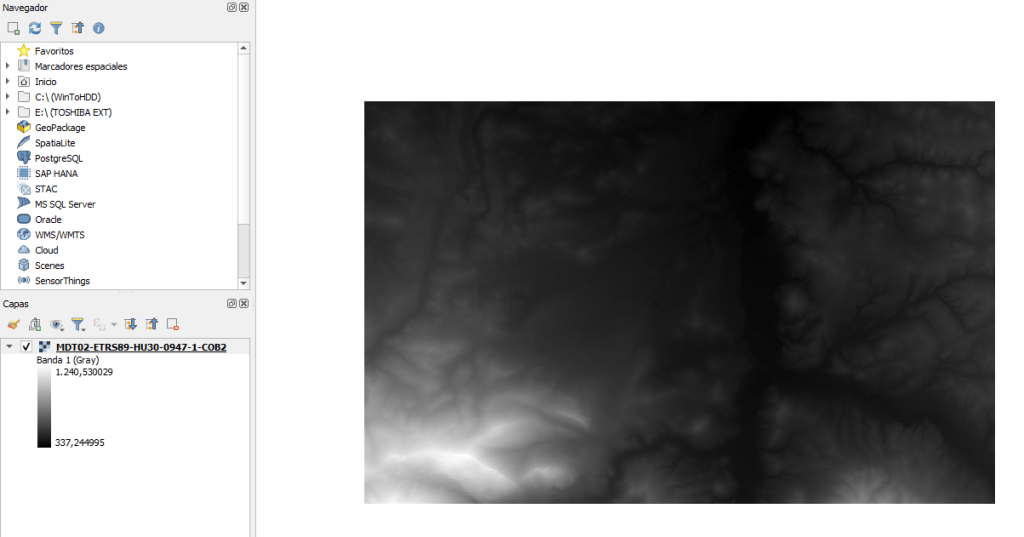

Una vez cargado el MDE, lo verás en pantalla y ya podrás comenzar a trabajar. Lo ideal es recortar la zona de actuación para que el archivo final no pese demasiado. Para ello, ve a:
Ráster → Extracción → Cortar capa por extensión.

Después, para generar las curvas de nivel:
Ráster → Extracción → Curvas de nivel.

Con las curvas ya generadas, ve a la Caja de herramientas de procesos de QGIS y busca:
«Establecer valor de Z».

Lo que se genera en este paso es lo que puedes exportar a formato DXF y llevarlo a otros entornos como AutoCAD, Civil 3D, etc.

Cualquier duda, podéis contactarme y estaré encantada de ayudaros.

¡Nos vemos en la próxima publicación!
