¡Hola a tod@s!

Continuando con QGIS y la topografia de terrenos, en esta ocasión lo haremos desde un archivo de puntos.

Esto es muy útil cuando no tenemos ningún software como Civil 3D, Map, MDT… y necesitamos hacer un estudio del terreno rápido y sencillo.

Necesitaremos un archivo txt con el siguiente formato:

X,Y,Z
431646.875,4183166.03,420.7075
431648.925,4183165.279,420.7529
431647.3747,4183156.653,421.0873

En QGIS, ve a:
Capa > Añadir capa > Añadir capa de texto delimitado…

Selecciona tu archivo .txt

Asegúrate de:

• Delimitador: coma, tabulación, o el que corresponda.
• X = columna X, Y = columna Y
• Marcar como Geometría: Punto

Asigna el SRC (Sistema de Coordenadas) correcto (por ejemplo, UTM zona o EPSG:25830).

Haz clic en Añadir.

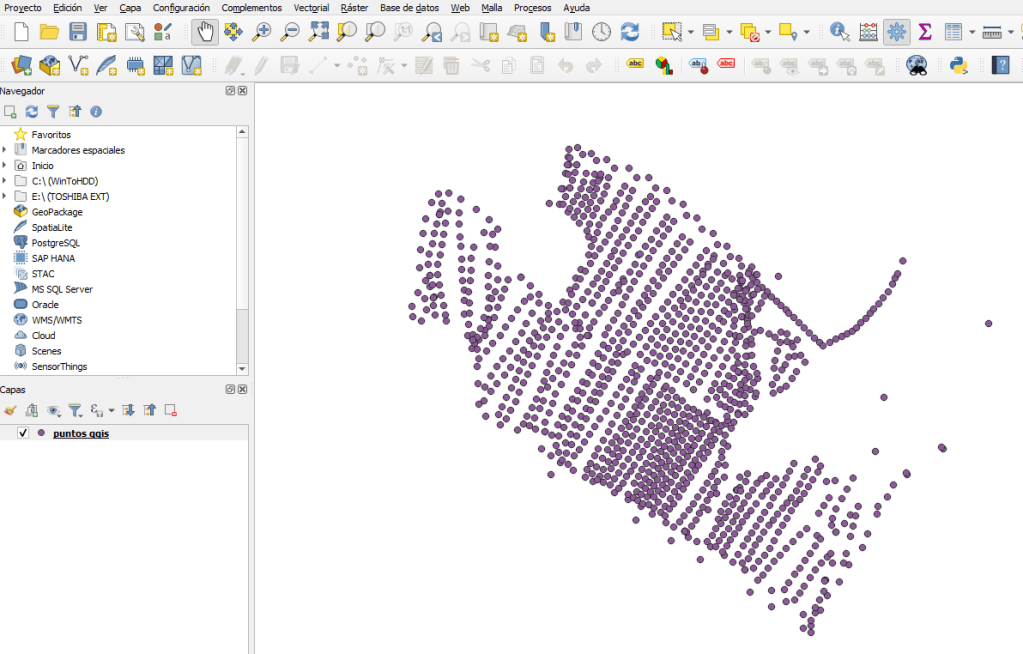

Ahora tienes tus puntos con Z como atributo.

Ahora con estos puntos vamos a obtener una superficie raster, para esto:

Ve a:
Procesamiento > Caja de herramientas

Busca y abre:
Interpolación (TIN) o Interpolación (IDW)

• Si tus puntos tienen buena distribución y no son muchos, TIN es más preciso.
• Si son muchos o dispersos, IDW (Distancia inversa) es más estable.

En la ventana:

• En Puntos de entrada, selecciona tu capa.
• En Campo Z, selecciona la columna Z.
• Método: TIN o IDW.
• Define la resolución de salida (por ejemplo, 5 o 10 metros).
• Define la extensión de salida (puedes tomarla de tu capa de puntos).

Haz clic en Ejecutar.

Y por ultimo sacamos las curvas como explicamos en la anterior entrada.

Os dejo un pequeño video explicarivo.

Espero que os haya gustado y hasta la próxima publicación.

🙋‍♀️
