¡Hola a tod@s!

Continuando con el último post, vamos a seguir con el análisis del terreno en QGIS. Esta vez realizaremos un análisis hidrológico sencillo, pero muy eficaz.

Este análisis consiste en estudiar las escorrentías de un terreno, y para ello solo necesitaremos QGIS y un complemento llamado ArcGeek Calculator, que se puede instalar directamente desde el programa.

---

Este complemento, desarrollado por Franz Pucha-Cofrep en 2024, ofrece un conjunto de herramientas útiles, entre las que destacan:

1. Calcular coordenadas: Agrega coordenadas XY a capas de puntos, convierte a grados decimales y proporciona formatos en grados, minutos y segundos.
2. Calcular geometría de línea: Calcula la longitud y el acimut de las entidades de línea.
3. Calcular geometría de polígono: Calcula área y perímetro para entidades de polígono.
4. Calcular ángulos: Calcula ángulos internos y externos en vértices de líneas o polígonos.
5. Ir a XY: Navega rápidamente a coordenadas específicas en el mapa y, opcionalmente, crea marcadores de puntos.
6. Extraer puntos ordenados de polígonos: Extrae y ordena los vértices de polígonos con numeración bidireccional.
7. Líneas a puntos ordenados: Convierte entidades de línea en puntos ordenados.
8. Calcular línea a partir de coordenadas y tabla: Genera líneas y puntos a partir de coordenadas iniciales y tablas de distancias y ángulos.
9. Red de arroyos con orden: Genera una red de arroyos con orden de Strahler.
10. Delineación de cuencas hidrográficas: Delinea cuencas a partir de un DEM y puntos de vertido, incluyendo la extensión del canal principal.
11. Análisis morfométrico de cuencas hidrográficas: Realiza un análisis morfométrico integral calculando diversos parámetros e interpretaciones.
12. Cálculo del Número de Curva Global: Calcula valores de CN usando datos globales para análisis hidrológico.
13. Perfil topográfico: Genera perfiles topográficos interactivos a partir de líneas y modelos digitales de elevación (MDE).
14. Buscador de rutas de menor costo: Optimiza rutas para canales de drenaje, senderos, líneas de servicios públicos y planificación de riego.
15. Detección de cambios en el uso del suelo: Analiza cambios entre dos periodos temporales.
16. Análisis de suma ponderada: Realiza análisis ponderados en varias capas ráster.
17. División optimizada de parcelas: Divide parcelas rectangulares en lotes con anchos específicos.
18. Simulación de inundación de presas: Simula inundaciones basadas en un MDE y un nivel de agua definido.
19. Clasificación de imágenes mejorada: Clasificación mediante aprendizaje automático con evaluación científica.
20. Análisis de Kriging: Interpolación espacial mediante Kriging (requiere librerías externas).
21. Calculadora de índices satelitales: Calcula índices como NDVI, NDWI, entre otros, para diferentes satélites.
22. Generador de patrones de plantación de árboles: Crea patrones óptimos de plantación analizando densidades comparativas.
23. Administrador de mapas base: Añade y administra mapas base de Google Maps, Esri, Bing, y más.
24. Captura de pantalla: Captura y georreferencia la vista actual del mapa.
25. Exportar a CSV: Exporta atributos vectoriales a formato CSV compatible con Excel.
26. Exportar curvas de nivel a CAD 3D: Exporta curvas de nivel en formato DXF conservando valores de elevación.

(Fuente: QGIS – ArcGeek Calculator)

---

Una vez tenemos el complemento instalado lo abrimos desde:

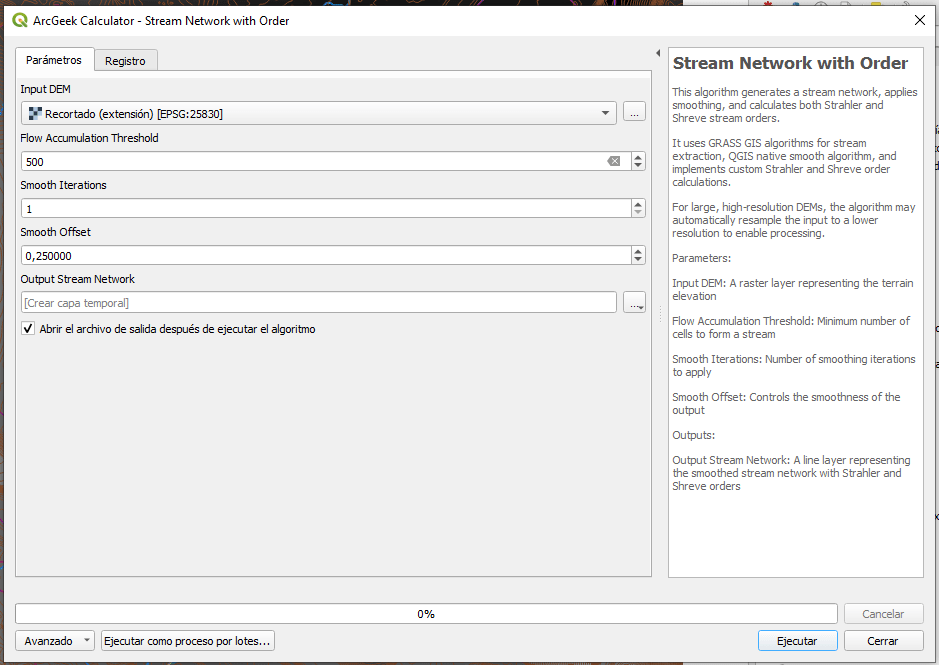

Complementos → ArcGeek Calculator → Stream Network with Order.

Por defecto en Flow Acumulation Threshold aparecera 5000, nosotros pondremos 500 para un mejor ajuste, ya que la zona de estudio es pequeña.

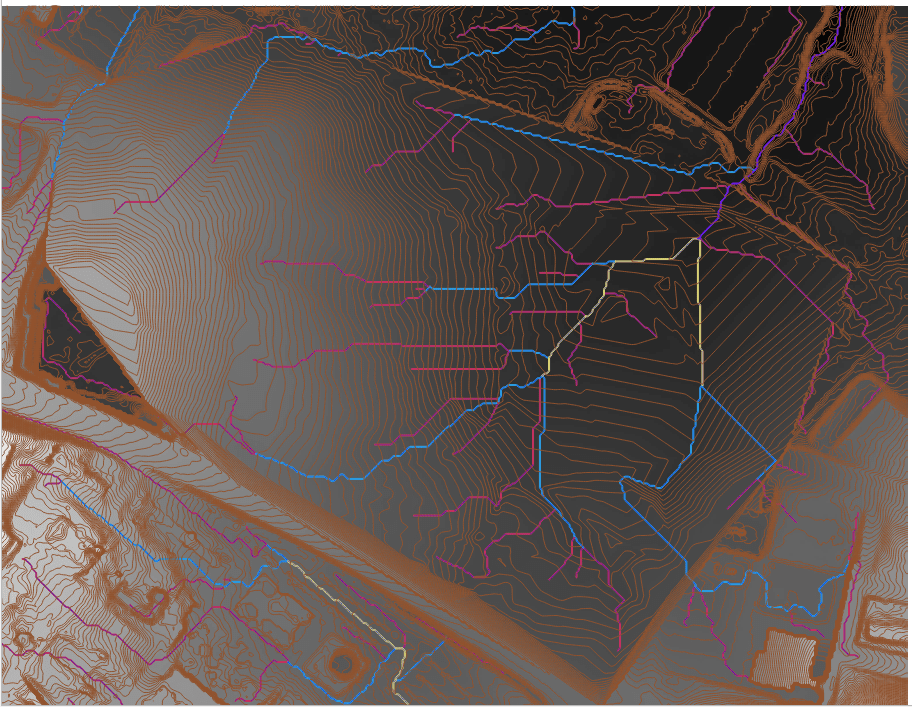

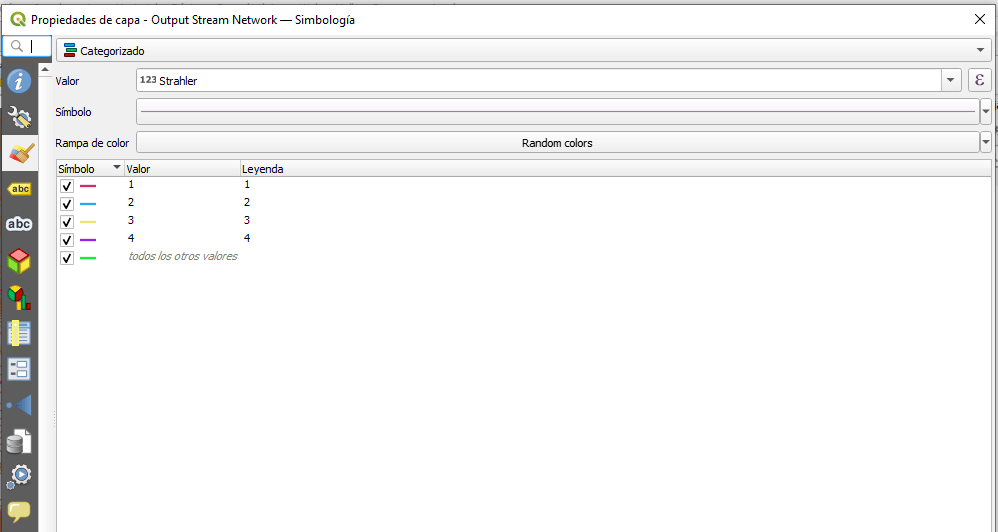

El resultado despues de categorizarlo por Strahler, seria el siguiente:

Como ves, con unos pocos pasos puedes obtener resultados muy útiles para tus proyectos de análisis hidrológico.

¿Te animas a probarlo? ¡Déjame tu opinión en los comentarios!
