¡Hola a tod@s!

Hoy vamos a saltar directamente al mundo BIM. En publicaciones anteriores ya exploramos el terreno, así que nos ahorraremos la fase de movimiento de tierras. Vamos a imaginar que esa parte ya está lista: el suelo preparado, el terreno nivelado… y nosotros listos para dar el siguiente gran paso.
(Si os interesa, puedo dedicar un post entero a cómo afrontar el movimiento de tierras en este tipo de proyectos, porque hay más de una manera de hacerlo y no todas cuestan lo mismo).

Como conté en la primera entrada del blog, hace tres años realicé un Máster BIM en Ingeniería Civil, y mi TFM fue sobre una planta fotovoltaica. Hoy quiero retomar aquella experiencia, pero desde una perspectiva nueva: la que te da el tiempo, los errores, y las lecciones aprendidas en proyectos reales.

Puede que te preguntes: “¿Merece la pena usar BIM en una planta fotovoltaica?”
A simple vista, no parece tan crítico como en un edificio o un puente, donde la construcción es más compleja. Pero la respuesta corta es: sí, y mucho.

¿Por qué? Porque BIM no es solo modelar, es planificar mejor. Es detectar interferencias antes de que te cuesten dinero. Es tener coordenadas precisas para el hincado de cada poste, algo clave en un proyecto donde cada metro cuenta.

En edificación, las coordenadas milimétricas pueden no ser vitales; en una planta fotovoltaica, lo son todo. Por eso, fijar correctamente el punto base y el punto de reconocimiento en una coordenada central del proyecto no es un detalle: es la base sobre la que todo se sostiene.

En Revit (y otros softwares BIM), el punto base define el origen local del modelo, mientras que el punto de reconocimiento permite alinear y compartir coordenadas con otros modelos o sistemas geográficos externos. Ajustarlos correctamente evita errores en la integración de diferentes disciplinas o modelos vinculados.

Para ajustar estas coordenadas en Revit, el primer paso es asegurarse de que la unidad de trabajo esté configurada en metros. Después, debemos ir a Gestionar → Ubicación del proyecto → Ubicación y emplazamiento.

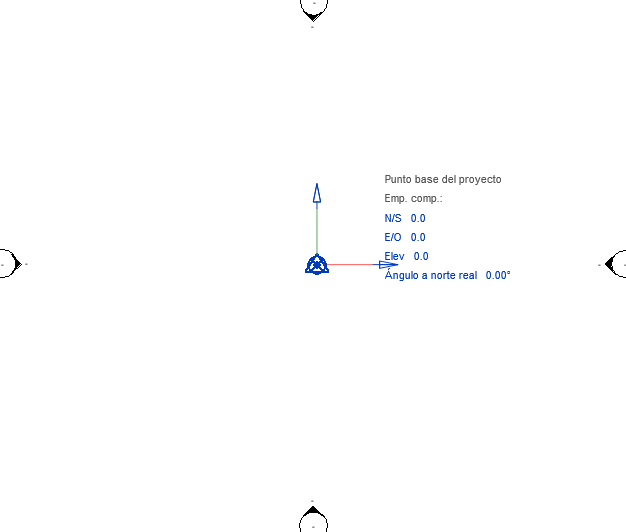

Una vez allí, seleccionamos tanto el punto base como el punto de reconocimiento, los desbloqueamos y comprobamos que se resalten en azul, señal de que ya están listos para ser editados. En ese momento, introducimos nuestras coordenadas precisas y el proyecto quedará correctamente posicionado.

Importante:
Al introducir coordenadas, hay que saber si se están colocando en referencia al sistema local o a un sistema geográfico global (como UTM o WGS84). Confundir estos sistemas puede provocar que el modelo se desplace o no se alinee con precisión en obra.

Por ultimo habria que mover los simbolos de alzado y ya podriamos empezar a modelar nuestra planta.

¿Que te parece para empezar con Revit?

Espero que este vistazo al mundo BIM aplicado a plantas fotovoltaicas te haya resultado útil e inspirador. Recuerda que la precisión y la planificación son la clave para llevar tu proyecto al siguiente nivel.

Si tienes dudas, experiencias que compartir o ideas para próximas publicaciones, ¡déjame un comentario!

¡Hasta la próxima!
